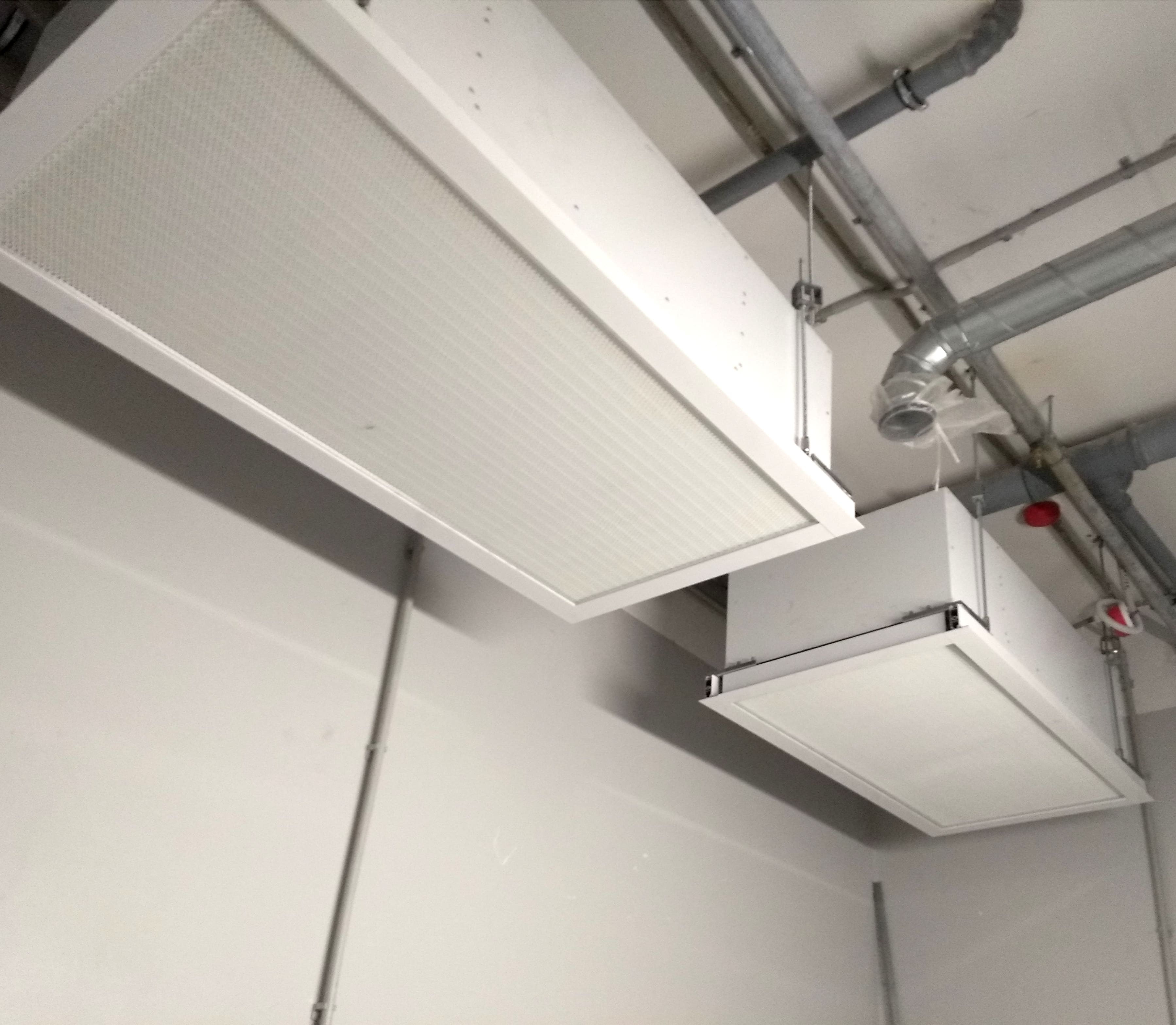

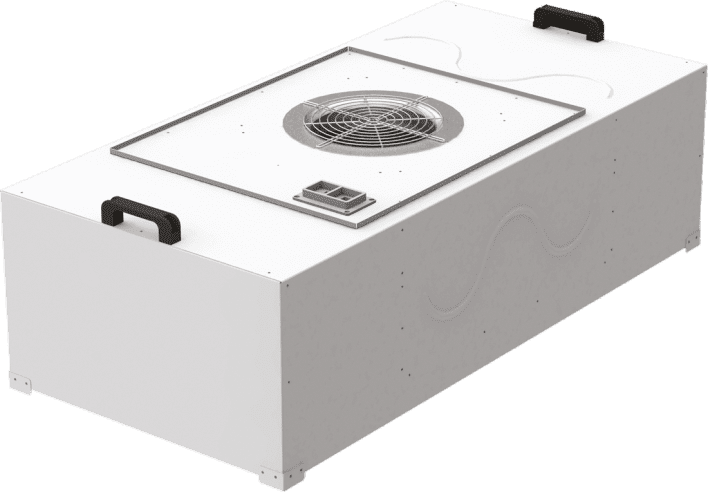

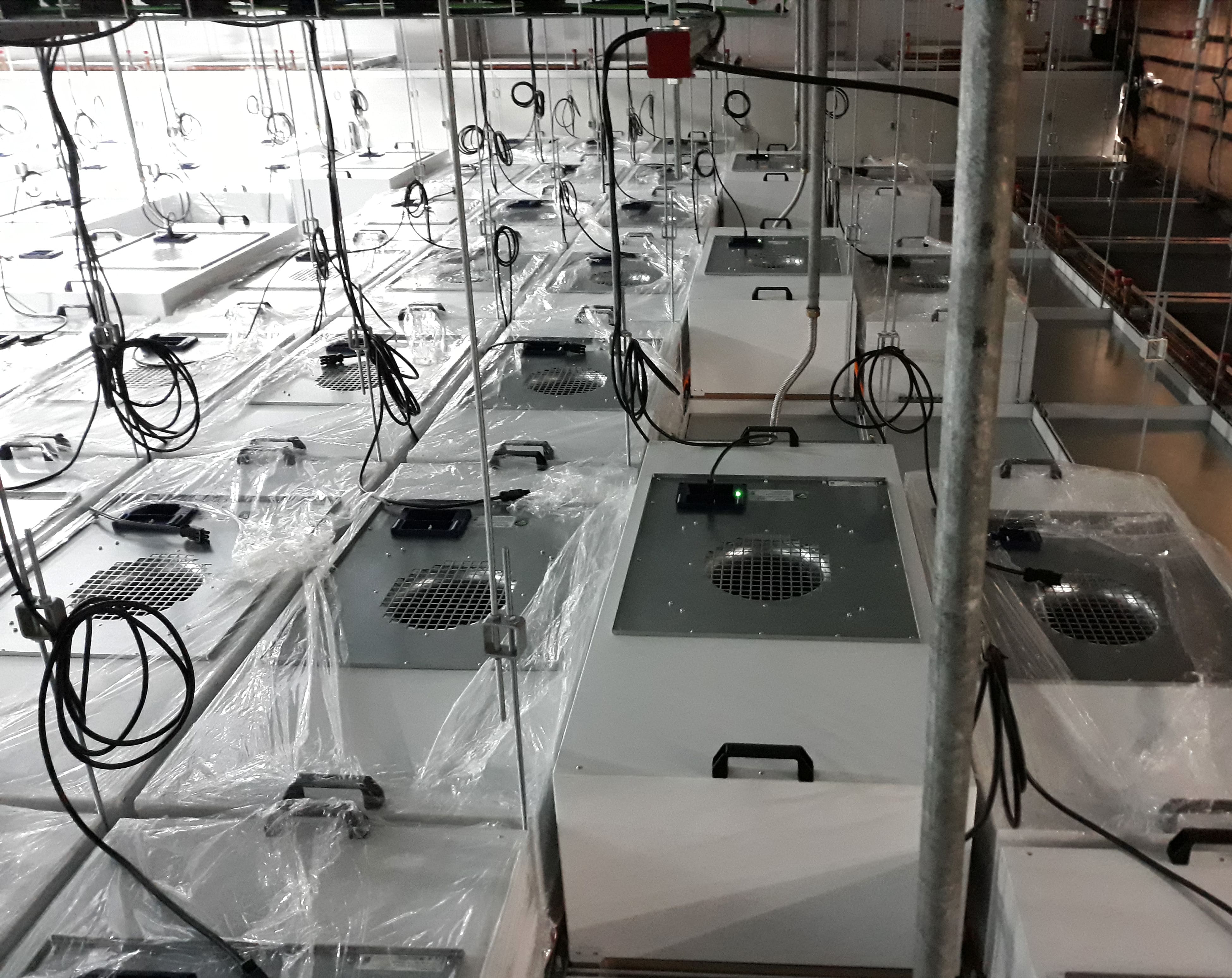

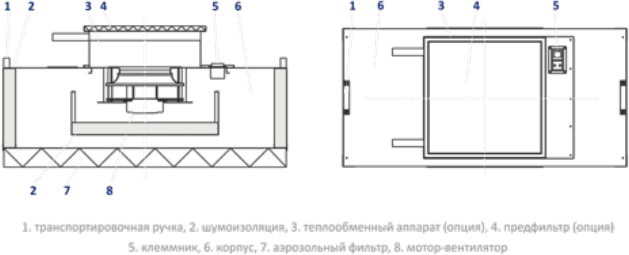

Корпус (6) ФВМ изготавливается из холоднокатаной оцинкованной стали с полимерным покрытием (RAL9003). ФВМ оснащен системой шумоглушения (2) изготавливаемой из негорючих материалов. Конструкция ФВМ обеспечивает равномерное распределение воздушного потока по поверхности аэрозольного фильтра (7). ФВМ оснащается транспортировочными ручками (1) для более удобного перемещения и монтажа модуля.Электрическое присоединение ФВМ к целям управления и питания осуществляется посредством клеммника (5). Управление ФВМ, в зависимости от установленного мотор-вентилятора, осуществляется либо прямым объединением ФВМ посредством промышленного интерфейса RS-485 в среде ebm-BUS, либо применением дополнительных средств автоматики, позволяющих подавать управляющее постоянное напряжение 0..10 В или ШИМ и принимать данные обратной связи. Корпус аэрозольного фильтра (7) изготавливается из экструдированного алюминиево профиля. Фильтрующая среда представляет собой миниплиссированный фильтровальный материал на основе ультратонкого стекловолокна. ФВМ оснащаются фильтрами классов E10-Е12, H13-H14, U15-U17 согласно ГОСТ Р ЕН 1822-1-2010. Опционально устанавливаемый водо-воздушный теплообменный аппарат (3) имеет алюминиевое оребрение и медный трубопровод для теплоносителя. Опциональный предфильтр (4) имеет рамку из холоднокатаной оцинкованной стали и фильтрующую среду из стекловолокна или полиэфирного волокна.

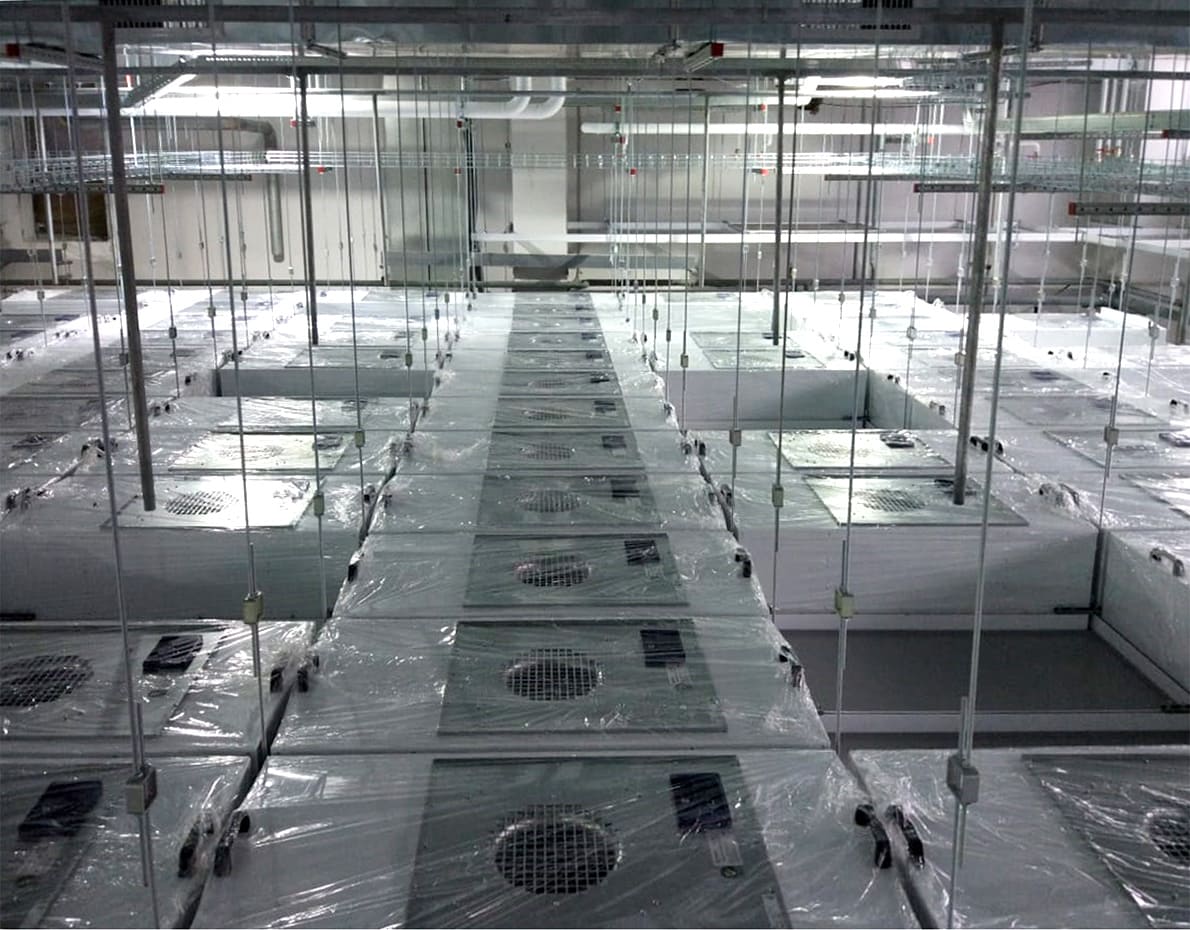

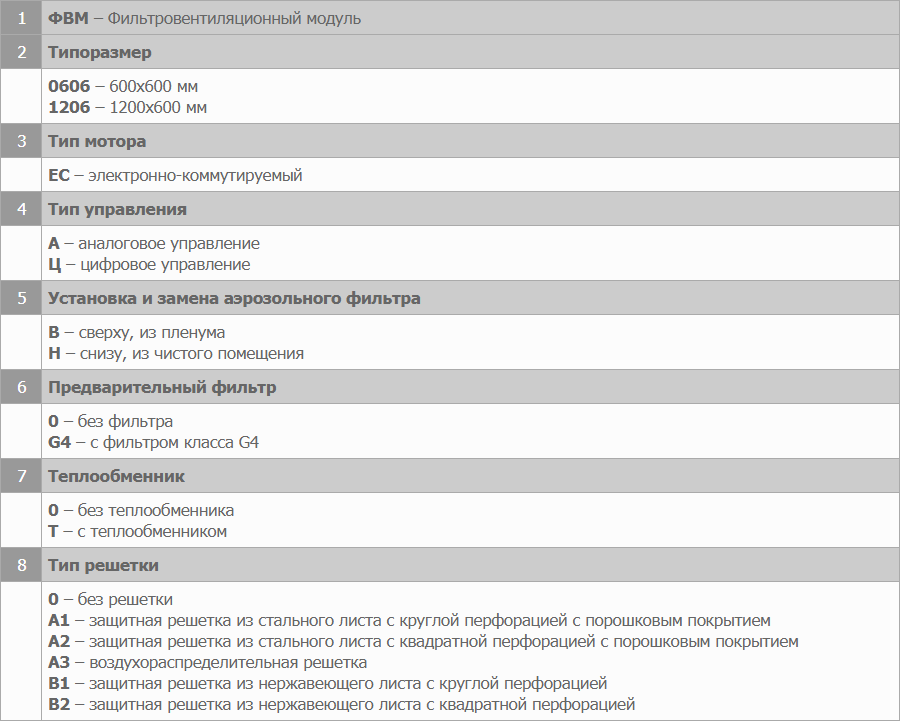

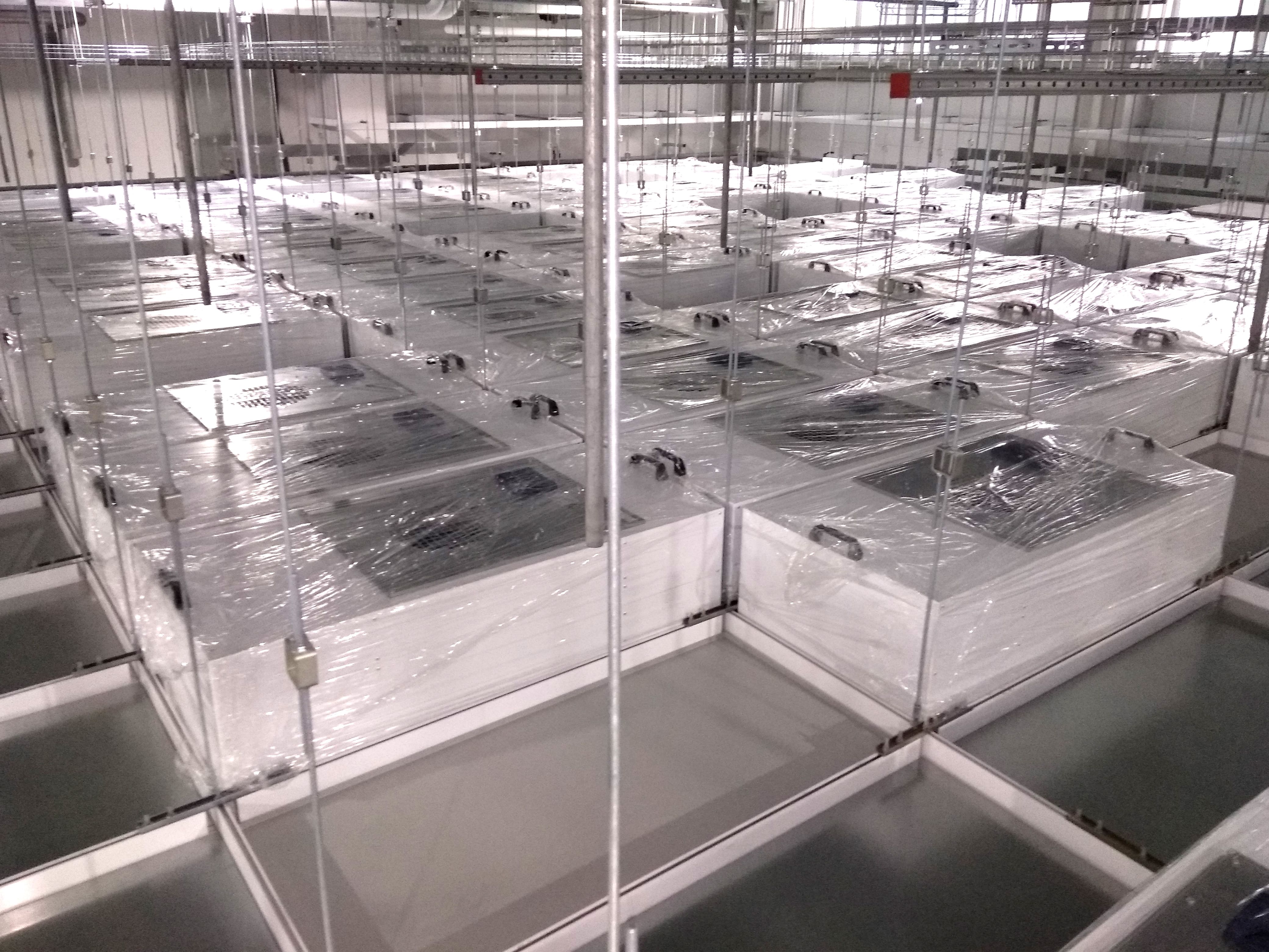

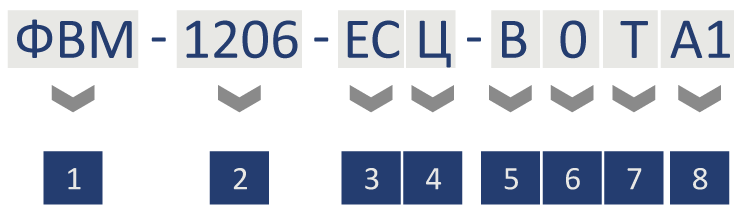

Обозначение фильтровентиляционных модулей

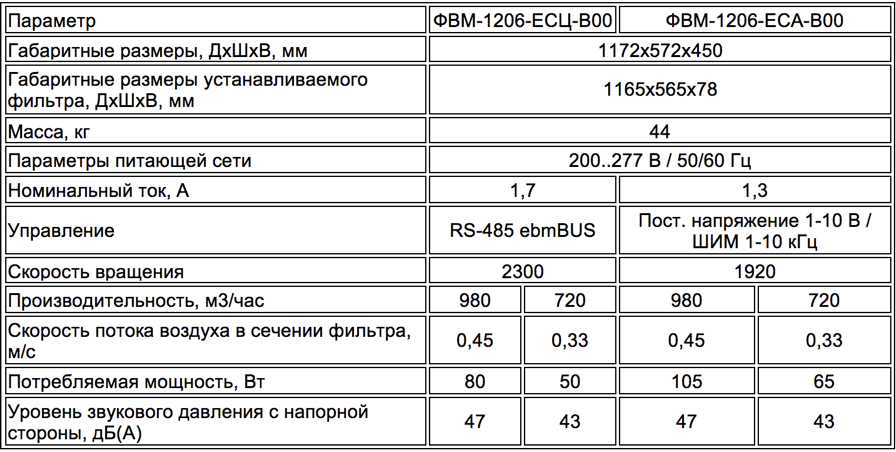

ФВМ выпускаются по ТУ 4863-046-22902507-05. Базовыми моделями ФВМ принимаются ФВМ-1206-ЕСЦ-В00 и ФВМ-1206-ЕСА-В00 в которых применены отличные друг от друга мотор-вентиляторы. Технические характеристики прочих моделей ФВМ указаны в соответствующих разделах руководства для проектировщиков и в паспортах на соответствующие модели.

Примечания:

Габаритные размеры и масса указаны с учетом аэрозольного фильтра глубиной 78 мм. Потребляемая мощность и уровень звукового давления указаны при использовании аэрозольного фильтра ФТОВ Н13 1165х565х78-10-00. Уровень звукового давления измерен на расстоянии 1500 мм от поверхности аэрозольного фильтра.

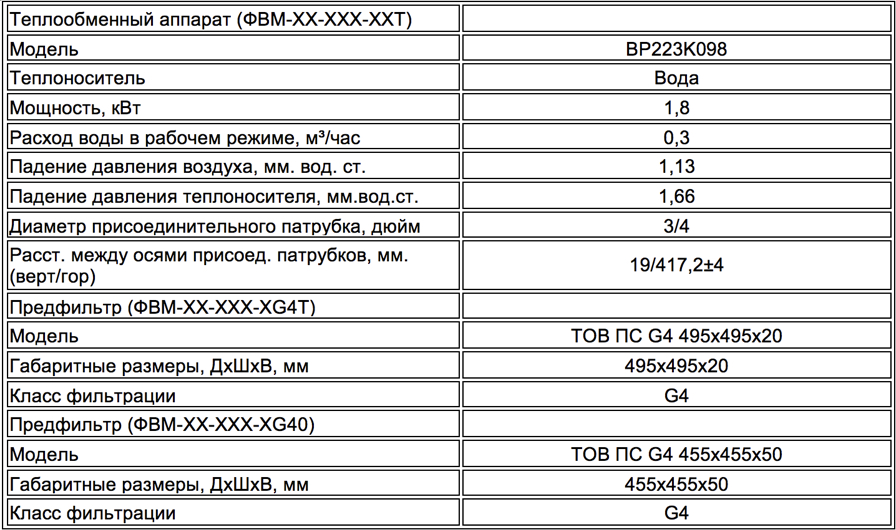

Характеристики опциональных элементов
